Wraz z rosnącym zapotrzebowaniem na precyzyjne przetwarzanie w takich dziedzinach, jak druk opakowań, opakowania farmaceutyczne, produkty elektroniczne i wysokiej klasy pudełka na prezenty, produkcja sztancowana rozwija się w kierunku wysokiej precyzji, wielu procesów i automatyzacji. W przypadku wykrojników wielowarstwowych, precyzyjnych wykrojników elektronicznych i wysokiej klasy wykrojników opakowaniowych tradycyjne metody ręcznego gięcia i nacinania mają pewne ograniczenia pod względem wydajności przetwarzania, spójności wymiarowej i możliwości dostosowania do złożonych procesów.
Wychodząc naprzeciw wymaganiom precyzyjnej obróbki sztancującej, wielofunkcyjna automatyczna giętarka ABM-832C2 integruje procesy gięcia, nacinania, krawędziowania, cięcia form i mostkowania. W połączeniu z nacinaniem o wielu specyfikacjach, automatyczną zmianą reguł i wysoce precyzyjnym systemem podawania, zapewnia to bardziej stabilne i wydajne zautomatyzowane rozwiązanie do złożonej obróbki sztancującej.
1. Wiele specyfikacji nacięć, odpowiednich do precyzyjnego sztancowania.
ABM-832C2 obsługuje od 1 do 4 różnych konfiguracji nacinania, z minimalnym rozmiarem punktu 0,2 mm. Szerokość i głębokość nacięcia można ustawić za pomocą oprogramowania. Specyfikacje nacinania można elastycznie dobierać do różnych konstrukcji matryc, aby spełnić wymagania dotyczące precyzji i konsystencji precyzyjnych opakowań i złożonych konstrukcji matryc.

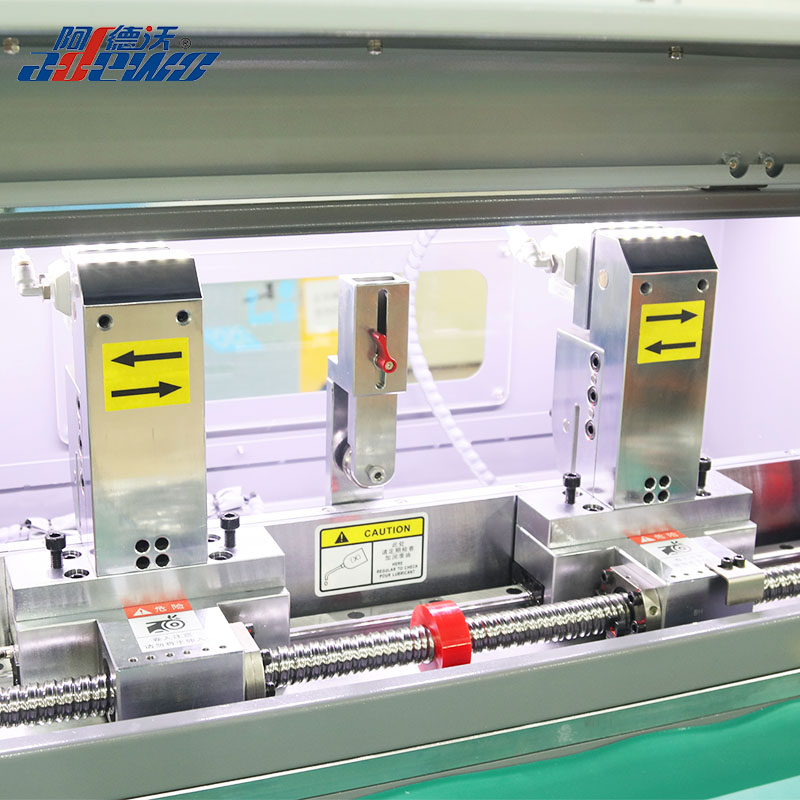

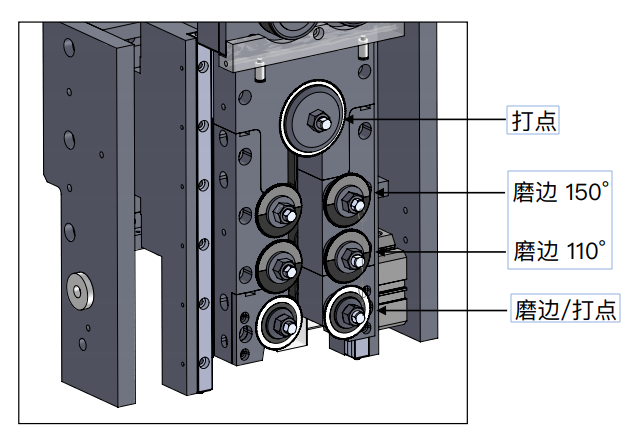

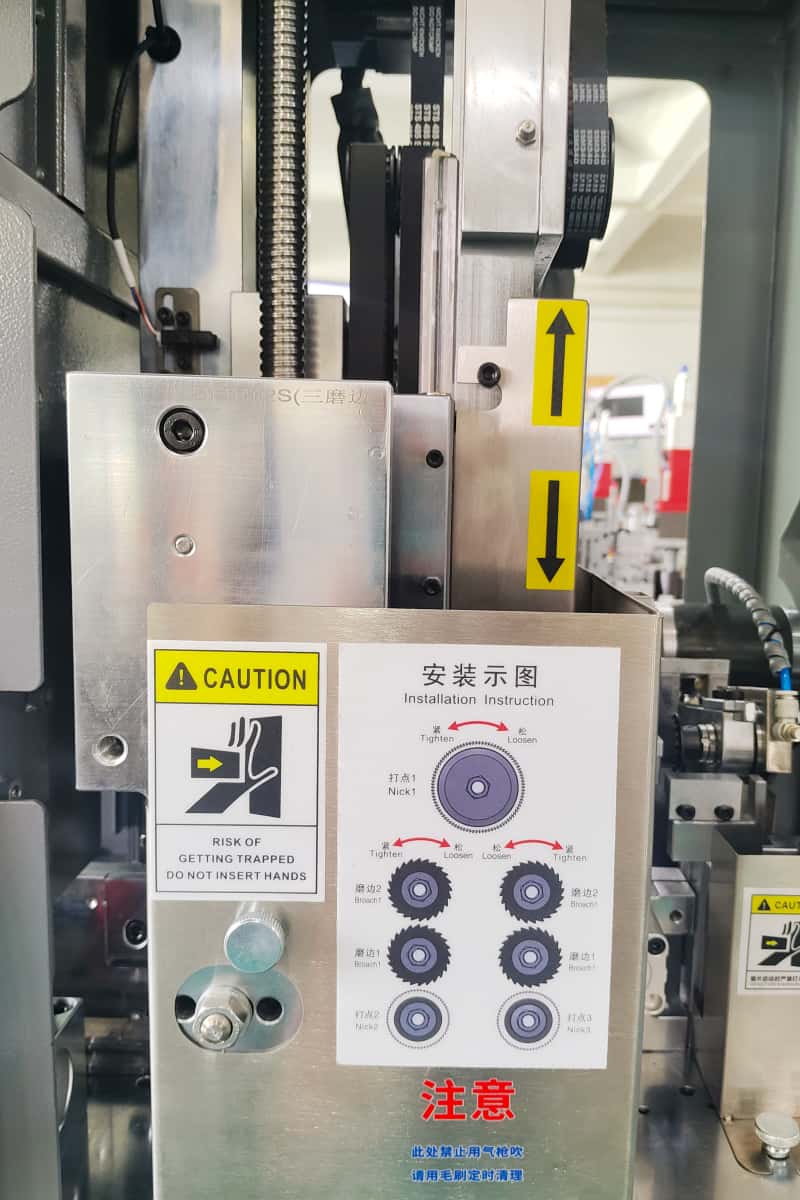

2. Szlifowanie podwójnych/trzech grup w celu poprawy zdolności adaptacyjnych przetwarzania
Sprzęt można skonfigurować z 2 lub 3 zestawami systemów przeciągania, w połączeniu z wielofunkcyjnymi narzędziami wykrawającymi i można go skonfigurować do przetwarzania w zależności od różnych materiałów skrawających i procesów sztancowania. Funkcje takie jak gięcie, nacinanie, przeciąganie, wycinanie form, mostkowanie i cięcie płaskie są zintegrowane, co ogranicza zmiany procesów między wieloma maszynami i poprawia ogólną wydajność przetwarzania.
3. Kaseta z linijkami automatycznymi (6 cewek)
ABM-832C2 można wyposażyć w automatyczną kasetę reguł, która umożliwia scentralizowaną konfigurację różnych reguł obróbki.
Maszyna automatycznie wywołuje odpowiednie reguły cięcia zgodnie z programem obróbki, redukując konieczność ręcznej zmiany reguł. Nadaje się szczególnie do wieloprocesowej, ciągłej produkcji matryc i może jeszcze bardziej poprawić poziom automatyzacji sprzętu.

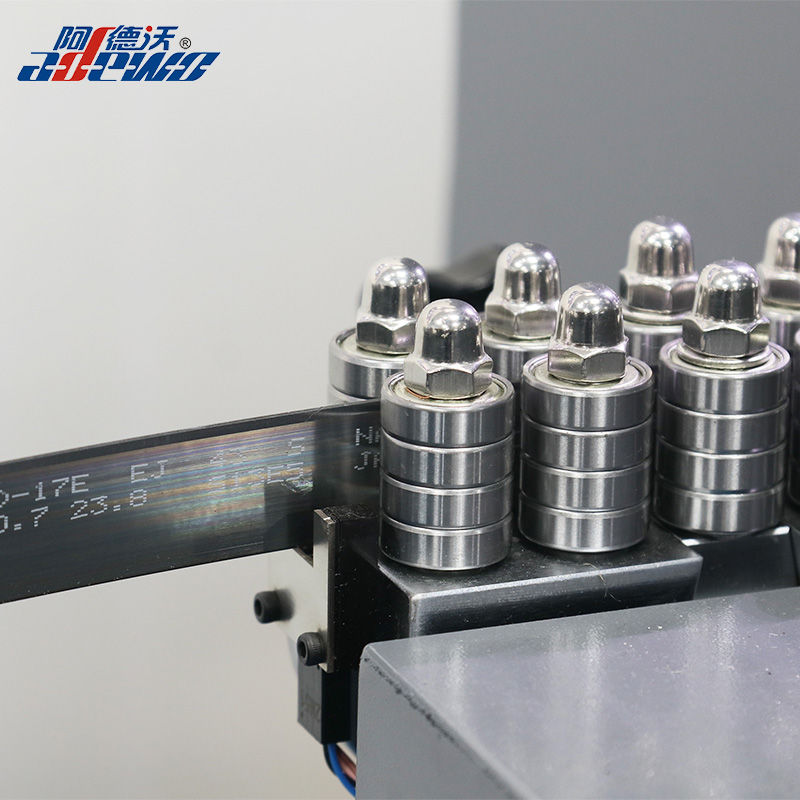

4.Dokładność podawania ±0,03 mm, spełniająca wymagania obróbki precyzyjnej.
W urządzeniu zastosowano automatyczną strukturę podawania z dokładnością podawania ± 0,03 mm. Minimalny wymiar gięcia z przodu wynosi 1,5 mm, a minimalny wymiar gięcia z tyłu wynosi 1,0 mm. Obsługuje ostrza o wysokości 8–32 mm i grubości materiału ostrza 0,45, 0,53, 0,71 i 1,05 mm i jest kompatybilne z formatami plików DXF i DWG, umożliwiając bezpośrednią integrację z cyfrowymi procesami projektowania i produkcji sztancowania. Nadaje się do różnych zaawansowanych zastosowań związanych z wykrawaniem.
5. Aplikacje:
Dzięki możliwościom znakowania wielu specyfikacji, przeciągania wielu grup i możliwości automatycznej zmiany reguł, ABM-832C2 nadaje się przede wszystkim do zastosowań związanych z wykrawaniem wymagających wysokiej precyzji i kontroli procesu, w tym:

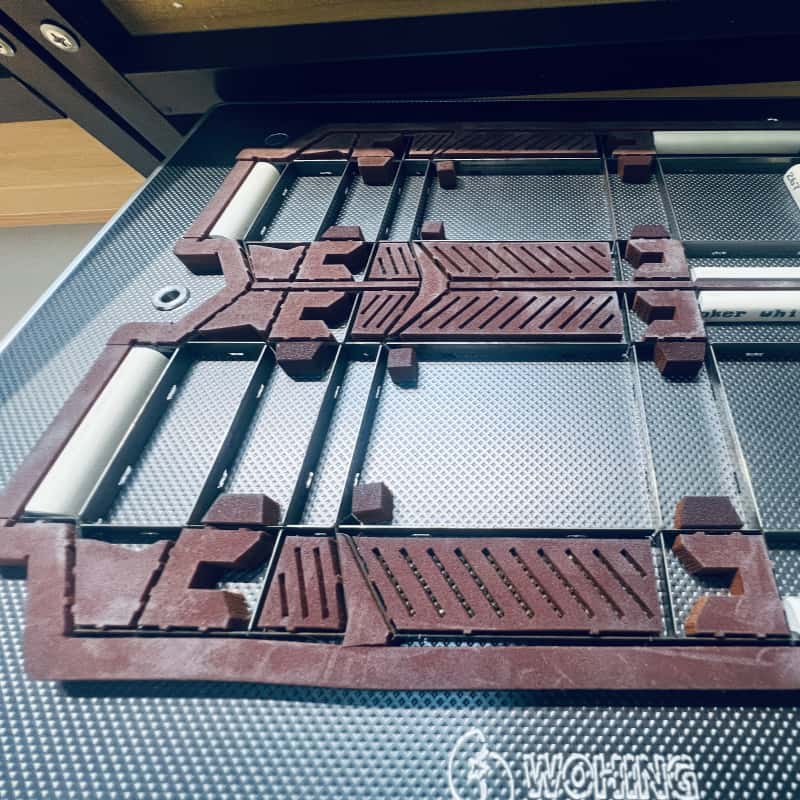

Wykrojniki kanapkowe, opakowania apteczne Wysokiej klasy luksusowe wykrojniki do pudełek papierowych, precyzyjne wykrojniki do elektroniki, wykrojniki do opakowań papierosów i bibuły tytoniowej
plus wszystkie standardowe typy:

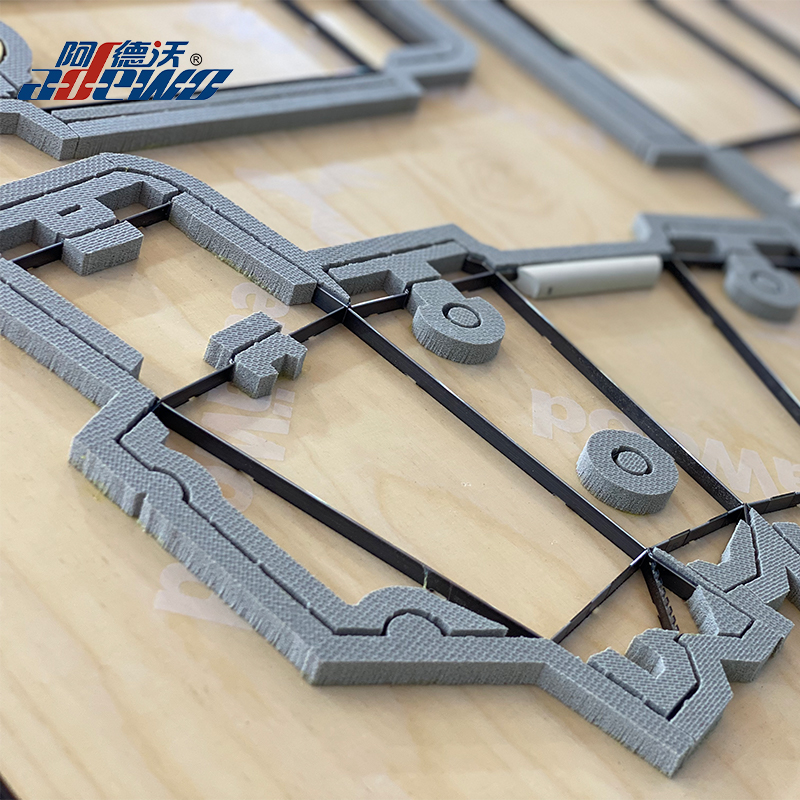

Wykrojniki do papieru/kartonu, wykrojniki do uszczelek i uszczelek, wykrojniki do termoformowania, wykrojniki do składanych kartonów, wykrojniki do etykiet, wykrojniki z tektury falistej, wykrojniki do puzzli
W przypadku różnych struktur produktów parametry przetwarzania można dostosować za pomocą oprogramowania, aby uzyskać bardziej elastyczne przetwarzanie sztancujące.
6. Podstawowe parametry techniczne
Parametry projektu
Obsługiwana grubość linijki: 0,45 / 0,53 / 0,71 / 1,05 mm
Obsługiwana wysokość linijki: 8–32 mm
Minimalny rozmiar zagięcia z przodu: 1,5 mm
Minimalny rozmiar zagięcia z tyłu: 1,0 mm
Dokładność podawania: ±0,03 mm
Płaskość zginania: 0,2 mm
Opcje rozmiaru nacięcia: pojedynczy/podwójny/trzy/cztery
Minimalna głębokość nacięcia: 0,2 mm
Konfiguracja przeciągania: podwójna grupa/trzy grupy
Automatyczna kaseta na linijki z 6 cewkami
Obsługiwane formaty plików: DXF, DWG
Całkowita moc: 3KW
Wymiary urządzenia: 2850×800×1600mm
Waga sprzętu 540 KG
7.Promuj rozwój obróbki sztancującej w kierunku wysokiej precyzji i automatyzacji.
W przypadku wysokiej jakości opakowań i precyzyjnej produkcji sztancowania sprzęt musi nie tylko zapewniać stabilną precyzję gięcia, ale także uwzględniać integrację wielu procesów, szybką zmianę reguł i elastyczność przetwarzania.
ABM-832C2 integruje wiele procesów sztancowania w jednej maszynie poprzez wielokrotne przeciąganie, nacinanie według specyfikacji 1–4, automatyczną kasetę linijek z 6 cewkami i precyzyjne podawanie ± 0,03 mm. Zapewnia zautomatyzowane wsparcie technologiczne w zakresie produkcji precyzyjnych form sztancujących do sztancowania kanapkowego, opakowań farmaceutycznych, pudeł upominkowych premium, opakowań do elektroniki i papierosów.
Modernizacja pojedynczej maszyny do gięcia w wieloprocesową, precyzyjną zautomatyzowaną maszynę, ABM-832C2 dodatkowo rozszerza zastosowanie automatycznego sprzętu do gięcia w dziedzinie wysokiej klasy produkcji matryc.
