W branży drukowania opakowań, pudełek papierowych, pudełek kolorowych i sztancowania precyzja i wydajność sztancowania bezpośrednio wpływają na jakość późniejszej produkcji sztancowania. W miarę wzrostu zapotrzebowania rynku na produkty opakowaniowe produkowane w małych partiach, o wielu specyfikacjach i o złożonej strukturze, tradycyjna metoda polegania na pracy ręcznej w celu realizacji procesów, takich jak gięcie, znakowanie i cięcie, stopniowo napotyka problemy, takie jak niska wydajność, wysokie koszty pracy i niestabilna precyzja przetwarzania.
I. Co to jest ABM-832B1?
ABM-832B1 to wielofunkcyjna automatyczna giętarka opracowana dla branży sztancowania. Stosowany jest głównie do automatycznego podawania, gięcia, znakowania, cięcia i powiązanej obróbki materiałów matrycowych zgodnie z dokumentacją projektową.
W porównaniu z tradycyjną obsługą ręczną, sprzęt ten może zintegrować wiele procesów sztancowania w jednej maszynie, redukując błędy spowodowane wielokrotnymi ręcznymi pomiarami, pozycjonowaniem i przetwarzaniem.
Urządzenie obsługuje ostrza o wysokości od 8 do 32 mm i może pomieścić ostrza o różnych grubościach, np. 0,45 mm, 0,53 mm, 0,71 mm i 1,05 mm. Parametry przetwarzania można ustawić za pomocą oprogramowania, aby lepiej spełniać potrzeby przetwarzania różnych produktów sztancujących.
II. Integracja wielofunkcyjna: Jedna maszyna wykonuje wiele procedur przetwarzania.
Do podstawowych funkcji sprzętu należą:

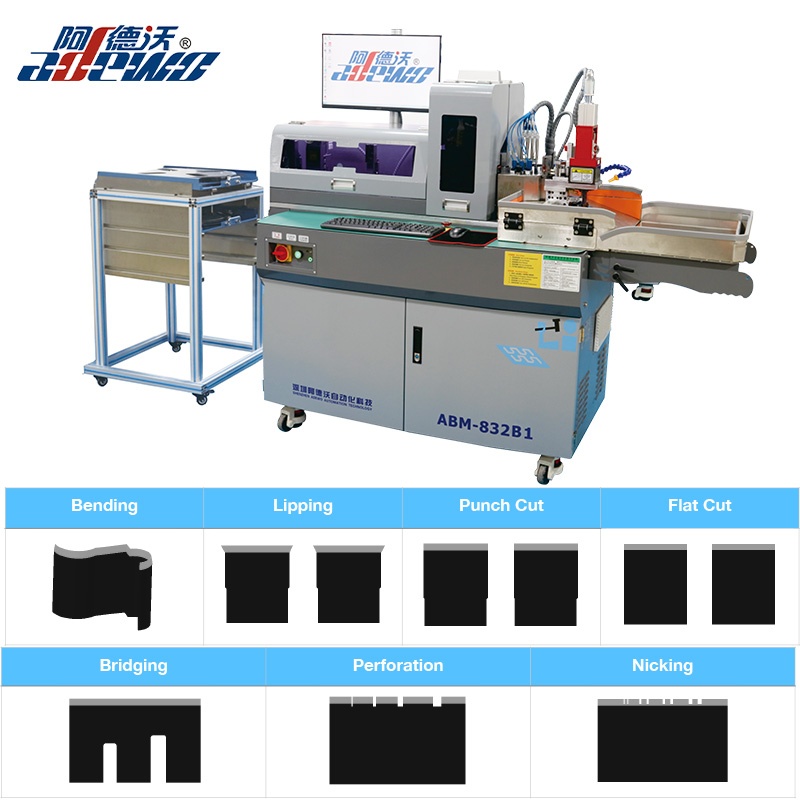

Gięcie i nacinanie, obcinanie i bezszwowe sztancowanie (wycinanie form) i mostkowanie oraz cięcie płaskie i wycinanie otworów/perforacja (opcjonalnie)
Dzięki zastosowaniu wielofunkcyjnej kombinacji matryc wykrawających można wybrać odpowiednie metody przetwarzania w zależności od różnych struktur matryc, redukując zmiany procesów między różnymi urządzeniami. Zintegrowana konstrukcja funkcji gięcia i ścinania nie tylko poprawia wydajność przetwarzania, ale także zmniejsza ryzyko bezpieczeństwa podczas pracy ręcznej.
III. Precyzyjne podawanie spełniające potrzeby złożonej obróbki sztancującej. W przypadku produkcji sztancującej dokładność podawania jest kluczowym czynnikiem wpływającym na końcową jakość obróbki.

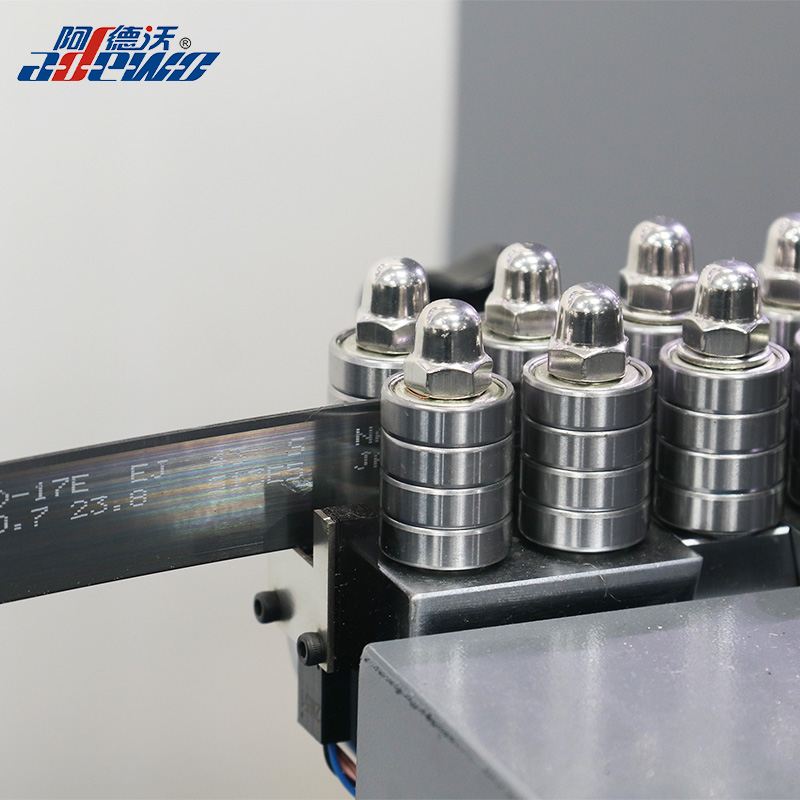

ABM-832B1 wykorzystuje automatyczny system podawania z dokładnością podawania ±0,03 mm, minimalnym wymiarem gięcia z przodu 1,5 mm i minimalnym wymiarem gięcia 1,0 mm z tyłu.
Tymczasem sprzęt obsługuje wiele rozmiarów punktów, przy czym najmniejszy rozmiar punktu osiąga 0,2 mm. Szerokość i głębokość punktu można ustawić za pomocą oprogramowania. Oznacza to, że w przypadku skomplikowanych linii, skomplikowanych struktur i różnych rozmiarów form sztancujących, obróbką można sterować za pomocą parametrów cyfrowych, redukując odchyłki wymiarowe spowodowane operacją ręczną.IV. Bezpośrednia obsługa plików DXF i DWG upraszcza proces wytwarzania form sztancujących. Nowoczesna produkcja sztancująca w coraz większym stopniu opiera się na projektowaniu cyfrowym.
ABM-832B1 obsługuje formaty plików DXF i DWG, co pozwala na integrację z typowymi procesami projektowania sztancowania.
Podstawowy przepływ pracy można podsumować w następujący sposób:
Pliki projektowe → Importuj dane obróbkowe → Ustawienia parametrów oprogramowania → Automatyczne podawanie → Automatyczne gięcie/znakowanie/cięcie → Kompletna obróbka sztancująca
Cyfrowe metody przetwarzania mogą ograniczyć powtarzalne zadania, takie jak tradycyjny ręczny pomiar, znakowanie i pozycjonowanie, umożliwiając stopniowe przejście od ręcznych operacji opartych na doświadczeniu do znormalizowanej i zautomatyzowanej produkcji.
V. Niezależna pleśń dprojekt sprawia, że utrzymanieplwymień i wymieńenie moponownie wygodne.

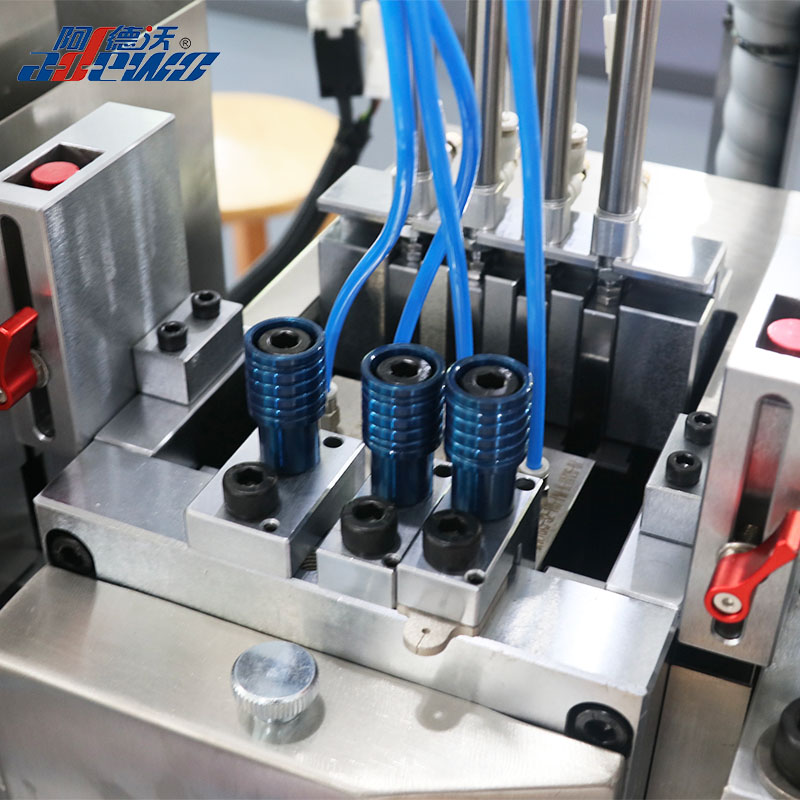

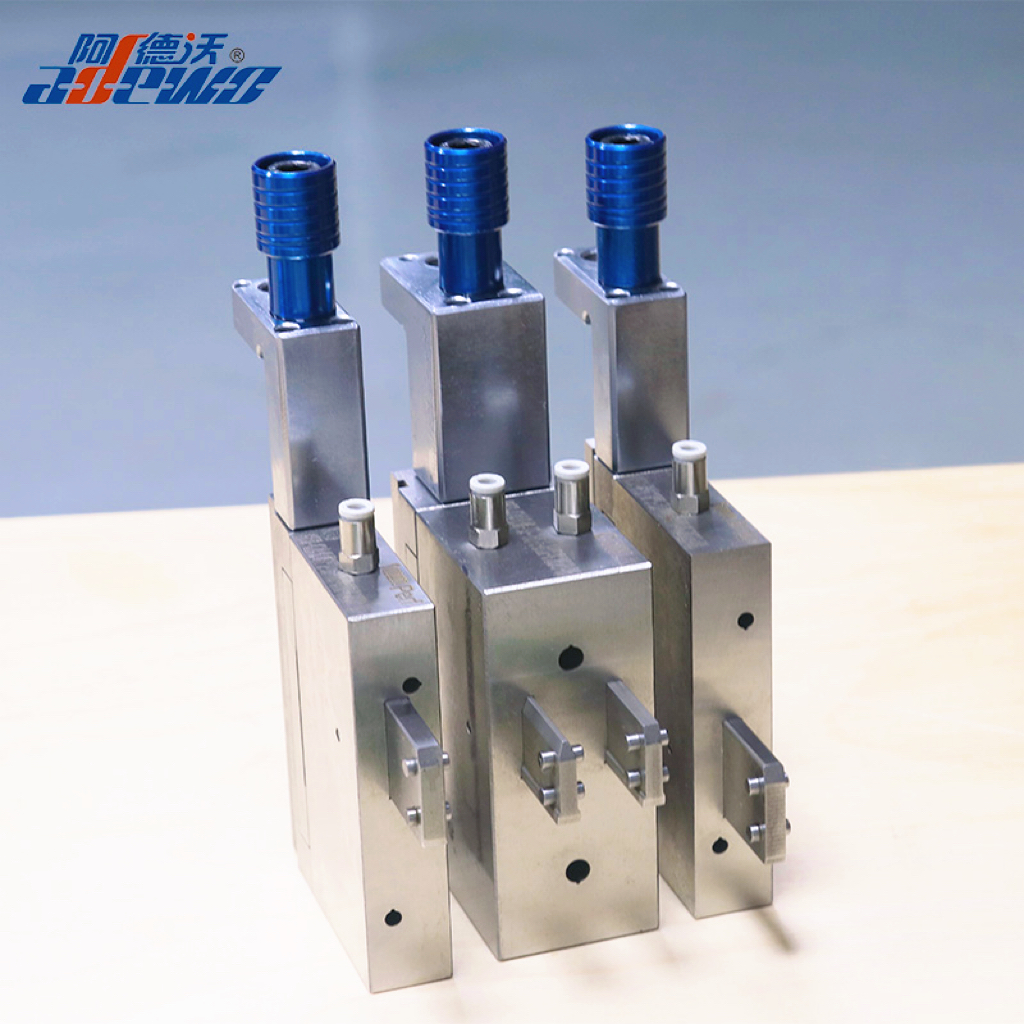

Jeśli chodzi o strukturę sprzętu, ABM-832B1 przyjmuje niezależną konstrukcję formy, a różne narzędzia przetwarzające można wymieniać w zależności od potrzeb produkcyjnych.

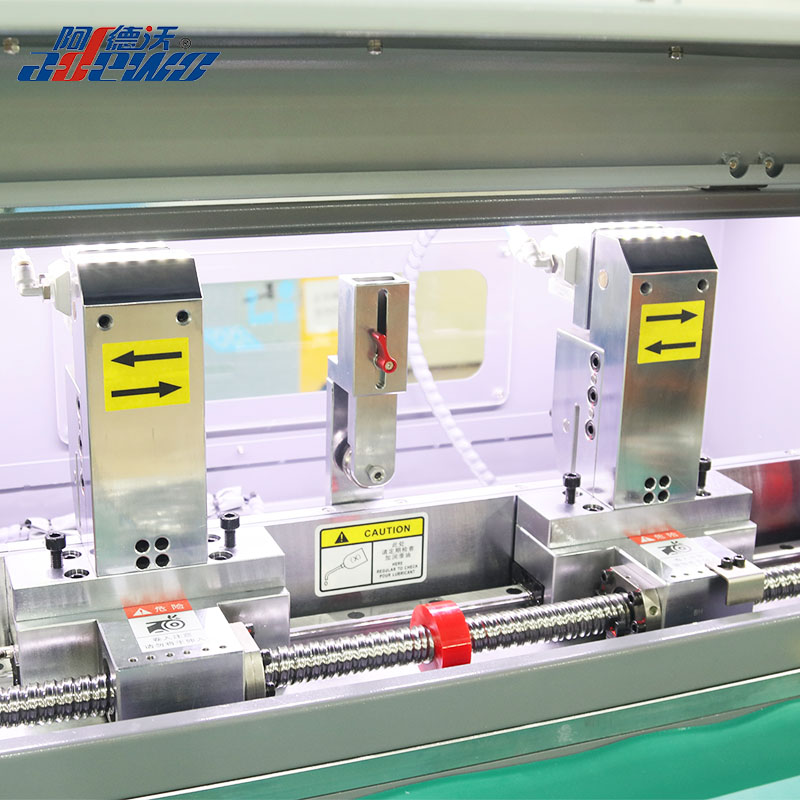

Tymczasem sprzęt jest wyposażony w serwomotor Panasonic, a dzięki podwójnym zaciskom i konstrukcji ciągłego podawania szyny prowadzącej śrubą może osiągnąć bardziej stabilne ciągłe przetwarzanie.
Dla producentów sztancujących niezależna konstrukcja narzędzi nie tylko ułatwia codzienną konserwację, ale także pozwala na szybkie dostosowanie narzędzi obróbczych do różnych wymagań produktu.
VI. Zminiaturyzowany projekt, produkt równoważącywydajność jonowa i przestrzeńwykorzystanie
W przypadku małych i średnich fabryk sztancowania oraz firm zajmujących się pakowaniem, powierzchnia zajmowana przez sprzęt jest również ważnym czynnikiem, który należy wziąć pod uwagę przy zakupie.
Całkowite wymiary ABM-832B1 wynoszą w przybliżeniu:
2600 × 750 × 1600 mm (długość × szerokość × wysokość)
Maszyna waży około 480 kg i zachowuje stosunkowo kompaktowy układ, jednocześnie integrując wiele funkcji przetwarzania, co może pomóc firmom zmniejszyć przestrzeń zajmowaną przez produkcję.
Dla firm, które muszą ulepszyć swoje możliwości sztancowania na ograniczonej przestrzeni fabryki, ten „zminiaturyzowany + wielofunkcyjny” projekt ma pewną wartość praktyczną. Ważne parametry: Wysokość noża 8-32
Grubość ostrza 1, 1,5, 2, 3 pkt
Minimalny promień gięcia z przodu wynosi 1,5, minimalny promień gięcia z tyłu wynosi 1,0, dokładność podawania wynosi 0,03, a płaskość zgięcia wynosi ±0,2.
Podstawowe funkcje: gięcie, mostkowanie, wykrawanie bez szwu, cięcie płaskie, wycinanie dziobów, kropkowanie. Opcjonalne akcesoria: zęby stemplowe i wykrawacze.
| Opcjonalna grubość reguły | 0,45,0,53,0,71,1,05 mm |
| Obsługiwana wysokość reguły | 8-32 mm |
| Przód Min. Rozmiar gięcia | 1,5 mm |
| Powrót Min. Rozmiar gięcia | 1,0 mm |
| Precyzja karmienia | ±0,03 mm |
| Płaskość zginania | 0,2 mm |
| Podstawowe funkcje | Gięcie, nacinanie, cięcie formy, wargowanie, mostkowanie, cięcie płaskie |
| Funkcje opcjonalne | Perforacja, dziura |
VII. Zautomatyzowane urządzenia sztancujące stają się ważnym kierunkiem podnoszenia wydajności w przemyśle.
Jak branża opakowaniowazmierza w kierunku personalizacji, małych partii, różnorodności i szybkiej dostawy, tradycyjny model produkcji opierający się na ręcznym sztancowaniu stoi przed rosnącą presją wydajności.
Wartość automatycznego sprzętu do gięcia polega nie tylko na „zastąpieniu pracy ręcznej”, ale co ważniejsze, na uczynieniu procesu wytwarzania matryc bardziej stabilnym i kontrolowanym za pomocą plików cyfrowych, automatycznego podawania i standardowych parametrów przetwarzania.
ABM-832B1 integruje wiele funkcji, takich jak gięcie, nacinanie, cięcie, mostkowanie i stopkę dociskową, a także dokładność podawania ± 0,03 mm oraz obsługę plików DXF i DWG, zapewniając producentom sztancującym bardziej kompaktowe i wydajne rozwiązanie do zautomatyzowanego przetwarzania.
Dla firmchcąc zmniejszyć zależność od pracy ręcznej, poprawić wydajność wytwarzania matryc i dalej rozwijać automatyzację produkcji, ten typ wielofunkcyjnego automatycznego sprzętu do gięcia stanie się ważną opcją zwiększania wydajności produkcyjnej.
