Co to jest most w produkcji matryc?

Co to jest most w produkcji matryc?

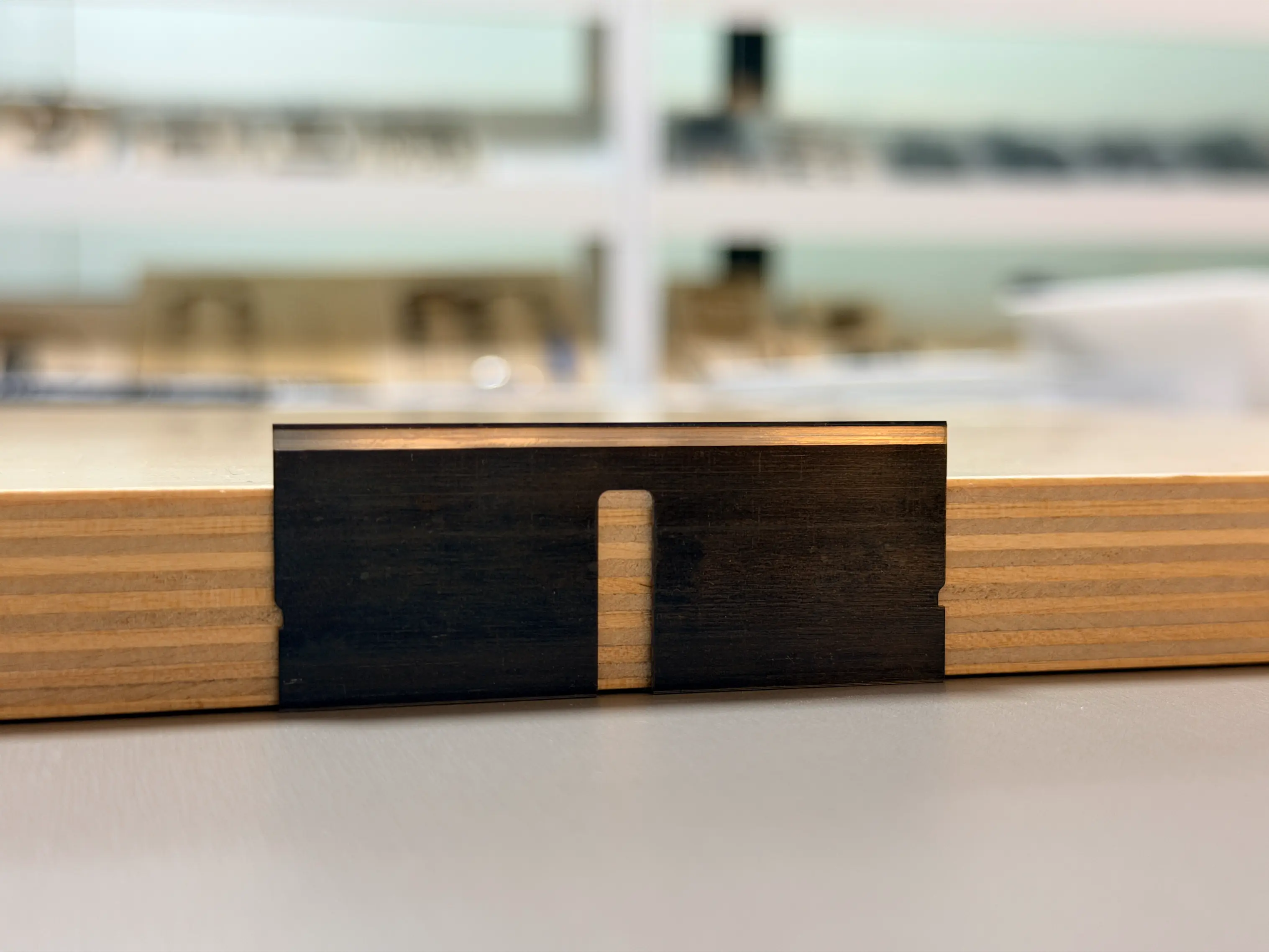

W produkcji wycinanych laserowo matryc, po wycięciu matrycy cała konstrukcja musi pozostać połączona i zachować wystarczającą wytrzymałość do montażu i produkcji.

Nazywa się punkty połączeń między różnymi sekcjami płyty matrycyMost.

Odpowiednio zaprojektowany mostek pomaga zachować ogólną stabilność wykrojnika i gwarantuje, że miarki tnące i bigujące pozostaną w prawidłowym położeniu podczas pracy.

Główne funkcje mostów w matrycach stalowych

1. Utrzymuj wytrzymałość i integralność matrycy

Podczas cięcia laserowego wykrojnika powstaje wiele linii cięcia i otworów.

Bez odpowiedniej konstrukcji mostu płyta matrycy może podzielić się na różne sekcje, co utrudnia montaż i obsługę.

Mosty pomagają:Zachowaj matrycę jako jedną kompletną konstrukcję

2. Utrzymuj stalowe linijki we właściwej pozycji

Mosty pomagają również utrzymać pozycję:

Zasady cięcia

Zasady marszczenia

Zapobiega to przesuwaniu się linijek pod wpływem sił zewnętrznych podczas montażu matrycy i operacji sztancowania.

Rodzaje mostów według szerokości

Szerokość mostka jest zwykle dobierana w zależności od zastosowania matrycy i materiału tnącego.

①Duży most

Szerokość: 6–10 mm

Duże mosty są powszechnie używane do:

• Wykrojniki do pudełek z tektury falistej
• Zastosowania w zakresie opakowań o dużej wytrzymałości

②Średni most

Szerokość: 2–5 mm

Mosty średnie są powszechnie stosowane w przypadku:

• Składany karton umiera
• Wykrojniki do opakowań kartonowych

③Mały most

Szerokość: poniżej 2 mm

Małe mostki służą do:

Krótkie linie cięcia/ bigowania

Jak powstają mosty podczas produkcji matryc?

Po zrozumieniu znaczenia mostów wielu twórców matryc może zadać pytanie:

Jakim sprzętem można wykonać mosty w matrycach stalowych?

Tradycyjnie mosty wykonywano ręcznie na maszynie mostowej (ręcznej wycinarce).

Jednak wraz z rozwojem technologii automatyzacji nowoczesne automatyczne maszyny do gięcia reguł mogą wydajniej i dokładniej wykonywać obróbkę mostów.

Istnieją trzy popularne metody wykonywania mostów:

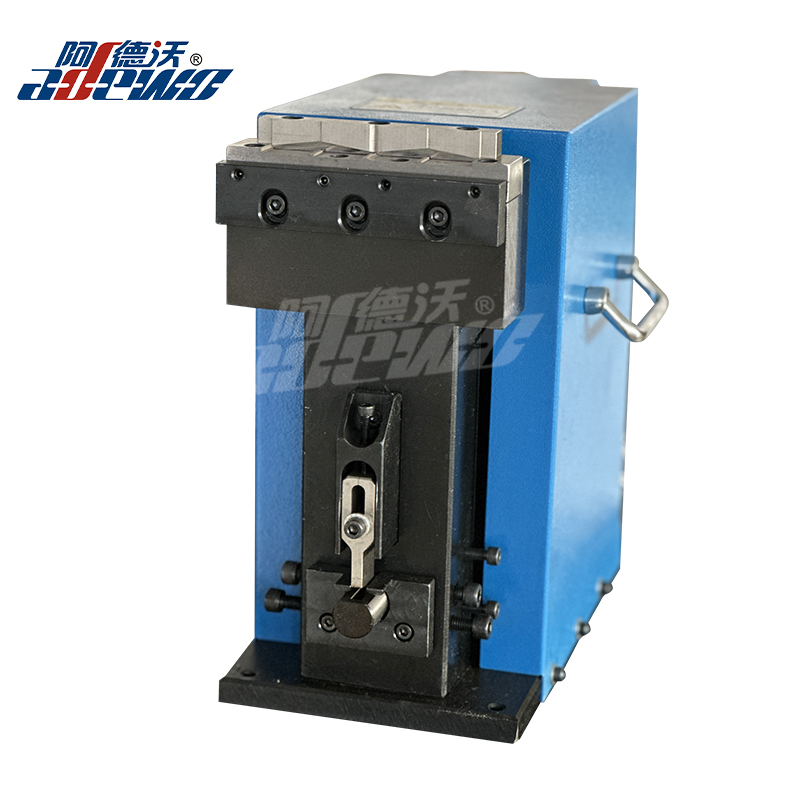

1. Ręczna maszyna mostowa

Ręczna maszyna mostowa jest jednym z tradycyjnych narzędzi stosowanych przy produkcji matryc.

Operator ręcznie ustawia stalową linijkę i naciska narzędzie mostkowe, aby utworzyć wymagane połączenie.

Zalety:

✔ Niski koszt inwestycji

✔ Nadaje się do sporadycznej obróbki mostów

Ograniczenia:

Jednakże ręczne wykonywanie mostów zależy w dużej mierze od doświadczenia operatora.

Wyzwania obejmują:

• Niższa wydajność przetwarzania
• Możliwa niespójność w położeniu mostka
• Różne rozmiary mostów w zależności od umiejętności operatora
• W przypadku skomplikowanych matryc potrzeba więcej czasu

Jest bardziej odpowiedni do produkcji małych serii lub prostych zastosowań matrycowych.

2. Pneumatyczna maszyna mostowa

Pneumatyczna maszyna mostowa wykorzystuje sprężone powietrze do tworzenia mostów na stalowych regułach.

W porównaniu z narzędziami ręcznymi zapewnia mocniejszą i stabilniejszą obróbkę.

Zalety:

✔ Bardziej spójny nacisk

✔ Mniejszy wysiłek operatora

✔ Nadaje się do powtarzalnej obróbki mostów

Mosty pneumatyczne są powszechnie stosowane w zakładach produkujących matryce, które wymagają wyższej wydajności niż obróbka ręczna.

Ograniczenia:

• Nadal wymaga ręcznego pozycjonowania
• Ograniczona automatyzacja w porównaniu z rozwiązaniami zintegrowanymi

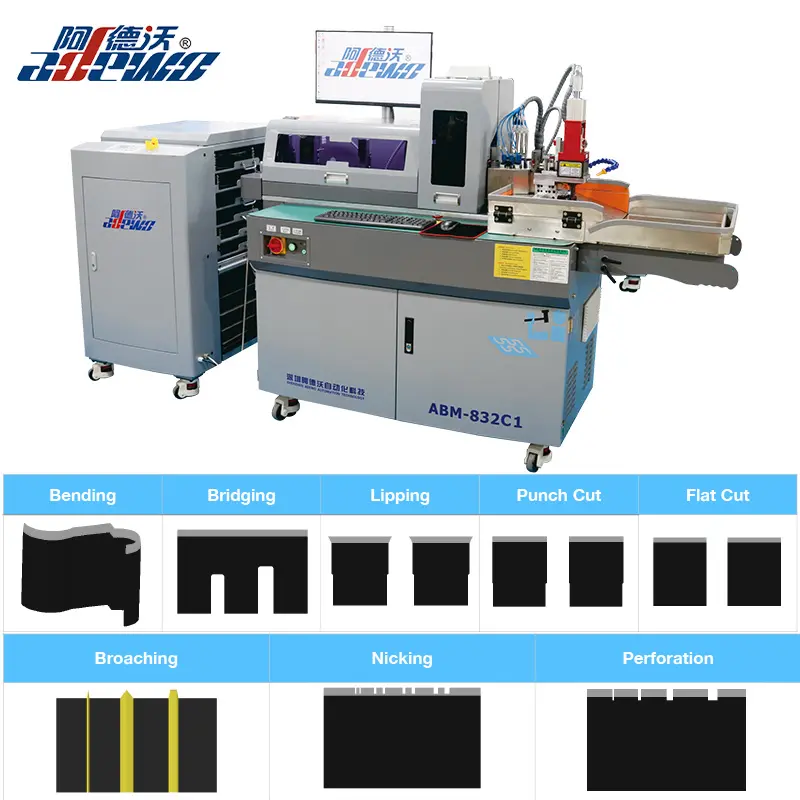

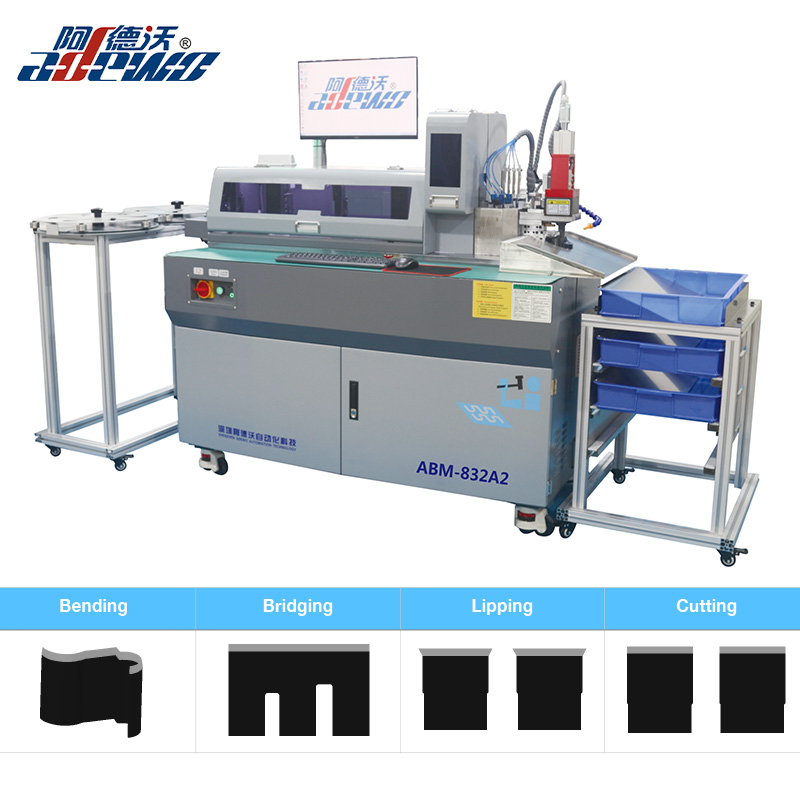

3. Automatyczna maszyna do gięcia reguł z funkcją mostu

Nowoczesne automatyczne maszyny do gięcia reguł integrują obróbkę mostową z automatycznym przepływem pracy.

Maszyna może przetwarzać:

• Most samochodowy
• Automatyczne lipowanie
• Automatyczne cięcie
• Automatyczne gięcie

Inne funkcje specjalne

zgodnie z rysunkiem matrycy.

Zalety wykonywania mostów za pomocą automatycznej maszyny do gięcia reguł

1. Wyższa dokładność

Maszyna automatycznie przetwarza pozycje mostów zgodnie z danymi projektowymi.

Korzyści:

✔ Dokładna lokalizacja mostu

✔ Stały rozmiar mostu

✔ Lepsza jakość matrycy

2. Wyższa wydajność produkcji

Zamiast przemieszczać się między różnymi maszynami, operatorzy mogą wykonywać wiele procesów na jednej maszynie.

Zmniejsza to:

• Ręczna regulacja czasu
• Etapy produkcji
• Obciążenie operatora

3. Wiele funkcji w jednej maszynie

W porównaniu z tradycyjnymi maszynami mostowymi, nowoczesne automatyczne giętarki mogą łączyć wiele operacji:

• Pochylenie się
• Most
• Wargi
• Cięcie

Zapewnia to bardziej kompletne rozwiązanie dla nowoczesnego wytwarzania matryc.

Dlaczego coraz więcej producentów matryc wybiera automatyczne maszyny do gięcia liniowego?

Ponieważ projekty opakowań stają się coraz bardziej złożone, a klienci wymagają szybszej dostawy, producenci matryc potrzebują sprzętu, który może poprawić zarówno wydajność, jak i jakość.

Automatyczna maszyna do gięcia miar nie tylko wykonuje mosty, ale także zapewnia kompletne rozwiązanie do przetwarzania miar stalowych.

Dla firm chcących ulepszyć swoje możliwości w zakresie produkcji matryc, automatyzacja staje się ważnym krokiem w kierunku:

• Wyższa produktywność
• Lepsza spójność
• Zmniejszona zależność od siły roboczej
• Bardziej konkurencyjna produkcja matryc
