W branży matrycowej reguła stalowa jest krawędzią tnącą matrycy. Jego dokładność decyduje o jakości każdego wycinanego pudełka, kartonu lub produktu opakowaniowego. Stalowa linijka, która jest niedokładnie wygięta nawet o ułamek milimetra, spowoduje, że matryca nie będzie tła czysto, co prowadzi do kosztownych odpadów produkcyjnych. Przez dziesięciolecia gięcie linijki stalowej było procesem ręcznym, wymagającym wykwalifikowanych operatorów korzystania z narzędzi ręcznych i szablonów fizycznych. Wyniki były tak dobre, jak umiejętności operatora, a osiągnięcie spójności było trudne. Wprowadzenie automatycznej giętarki zmieniło ten proces, wprowadzając precyzję komputerowego sterowania numerycznego do gięcia linijki stalowej.
Podstawą dokładności automatycznej giętarki jest jej funkcja gięcia. Ta funkcja nie jest prostym działaniem mechanicznym; jest to wyrafinowane połączenie serwomotorów, precyzyjnych narzędzi i algorytmów sterowania w czasie rzeczywistym. ThePodstawowy model automatycznej gięcia, zaprojektowany przez Adewo Automation Equipment Co., Ltd., został zaprojektowany w celu zapewnienia spójnych, precyzyjnych gięcia, które spełniają rygorystyczne wymagania nowoczesnego wytwarzania matryc. W artykule dokonano analizy technicznej funkcji zginania, wyjaśniając mechanizmy umożliwiające dokładne kształtowanie linijki stalowej. Przeanalizujemy układ sterowania serwo, geometrię oprzyrządowania do gięcia, algorytmy kompensacji uwzględniające sprężynowanie materiału oraz środki kontroli jakości, które zapewniają precyzję każdego zagięcia.
Funkcja gięcia w automatycznej giętarce to mechaniczny i elektroniczny system, który przekształca prosty odcinek stalowej linijki w precyzyjnie ukształtowaną krawędź tnącą. Linijka stalowa to pasek z hartowanej stali z ostrą krawędzią tnącą po jednej stronie i ząbkowanym lub gładkim korpusem po drugiej. Służy do tworzenia ścieżki cięcia matrycy. Automatyczna giętarka pobiera linijkę prostą, podaje ją do głowicy gnącej, a następnie wykonuje serię zagięć, aby uzyskać pożądany kształt. Funkcja gięcia musi umożliwiać wytwarzanie zagięć o różnych kątach (zazwyczaj 90 stopni, ale także innych) i promieniach, z dużą dokładnością i powtarzalnością.
Funkcja zginania składa się z kilku kluczowych elementów. Pierwszym z nich jest mechanizm podający, który przesuwa stalową linijkę do właściwej pozycji dla każdego zagięcia. Mechanizm podający wykorzystuje precyzyjne rolki lub system chwytaków, aby precyzyjnie przesuwać linijkę. Drugim elementem jest głowica gnąca, która zawiera oprzyrządowanie faktycznie formujące zagięcie. Głowica do gięcia zazwyczaj wykorzystuje kombinację stempla do gięcia i matrycy lub zestawu rolek do odkształcania stalowej linijki. Trzecim elementem jest system sterowania, który koordynuje posuw i gięcie w oparciu o zaprogramowany wzór. Układ sterowania wykorzystuje serwomotory do napędzania osi posuwu i gięcia, zapewniając precyzję i powtarzalność ruchów.

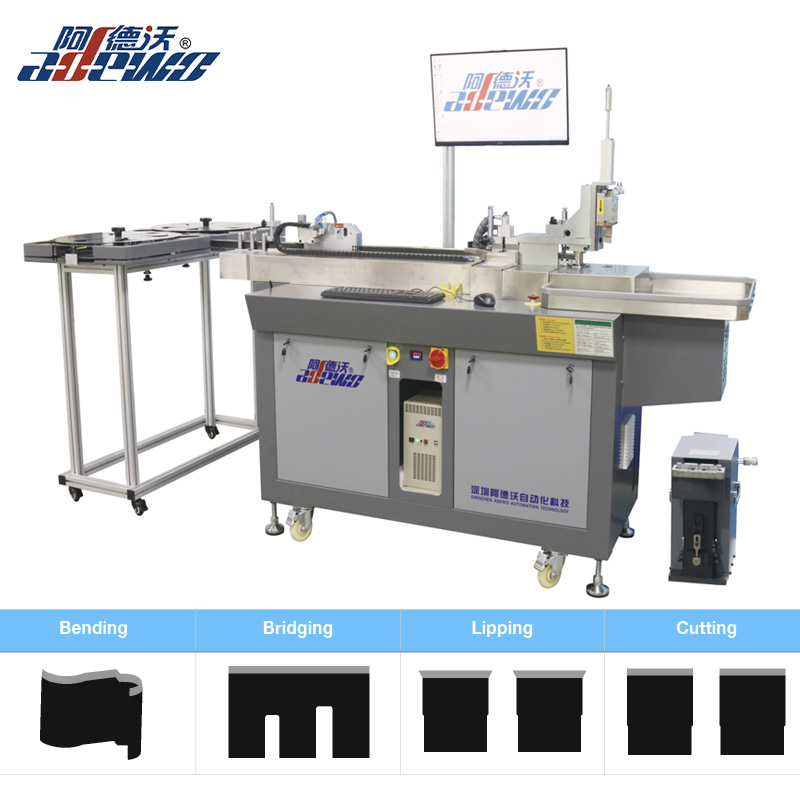

Dokładność funkcji zginania zależy od precyzji tych elementów i algorytmów sterujących, które nimi zarządzają. Na Adewo Automation Equipment Co., Ltd., nasza podstawowa giętarka automatyczna została zaprojektowana tak, aby osiągnąć dokładność gięcia +/- 0,1 mm dla pozycji zgięcia i +/- 0,5 stopnia dla kąta zgięcia. Ten poziom dokładności jest niezbędny do produkcji matryc spełniających wąskie tolerancje wymagane w przypadku opakowań wysokiej jakości. Poniższa tabela zawiera podsumowanie kluczowych elementów funkcji zginania i ich ról.
| Część | Funkcjonować | Wpływ na dokładność |
| Mechanizm podawania | Przesuwa stalową linijkę do pozycji zgięcia | Określa dokładność lokalizacji zagięcia wzdłuż reguły |
| Głowa pochylona | Tworzy zagięcie stalowej reguły | Określa dokładność kąta i promienia zgięcia |
| Silniki serwo | Napęd osi posuwu i gięcia | Zapewniają precyzję i powtarzalność ruchu |
| System sterowania | Koordynuje podawanie i zginanie | Zapewnia użycie prawidłowej sekwencji i parametrów |
| Obróbka | Stemple lub rolki tworzące zakręt | Określa jakość gięcia i trwałość narzędzia |
Sterowanie serwomechanizmem jest podstawą dokładności funkcji gięcia. Serwomotor to silnik wyposażony w urządzenie sprzężenia zwrotnego, zwykle enkoder, które zgłasza sterownikowi położenie i prędkość silnika. Sterownik porównuje położenie rzeczywiste z położeniem zadanym i dostosowuje sygnał wejściowy silnika, aby zminimalizować błąd. Sterowanie w zamkniętej pętli jest niezbędne do uzyskania precyzyjnego i powtarzalnego ruchu. W automatycznej giętarce oś posuwu i oś gięcia napędzane są serwomotorami. Oś posuwu musi przesuwać stalową linijkę do dokładnej pozycji dla każdego zagięcia. Oś gięcia musi obracać narzędzie do gięcia pod dokładnym kątem. Jakikolwiek błąd w tych osiach spowoduje niedokładne zgięcie.
Precyzja układu serwo zależy od kilku czynników, w tym rozdzielczości enkodera, sztywności układu mechanicznego i jakości algorytmu sterującego. Enkoder o wysokiej rozdzielczości może wykryć bardzo małe zmiany położenia, umożliwiając sterownikowi dokonanie precyzyjnych regulacji. Sztywny układ mechaniczny zapewnia przenoszenie ruchu silnika na oprzyrządowanie bez luzów i ugięć. Dobrze dostrojony algorytm sterowania zapewnia, że silnik reaguje szybko i płynnie na polecenia, bez przeregulowań i oscylacji. W Adewo Automation Equipment Co., Ltd. nasza podstawowa automatyczna giętarka wykorzystuje enkodery absolutne o wysokiej rozdzielczości i sztywną konstrukcję mechaniczną, aby zapewnić precyzyjne sterowanie serwomechanizmem. Nasze algorytmy sterowania są dostrojone tak, aby zapewnić szybką i stabilną reakcję na wymagające wymagania dotyczące gięcia miar stalowych.
Poniższa tabela porównuje wydajność funkcji gięcia sterowanej serwo z funkcją gięcia sterowaną silnikiem krokowym. Silniki krokowe to kolejna popularna opcja sterowania ruchem, ale mają ograniczenia w zakresie dokładności i momentu obrotowego.
| Parametr | Sterowanie serwem | Sterowanie silnikiem krokowym |
| Informacja zwrotna | Pętla zamknięta (enkoder) | Pętla otwarta (bez sprzężenia zwrotnego) |
| Dokładność pozycji | Wysoka (typowo +/- 0,01 mm) | Umiarkowany (typowo +/- 0,05 mm) |
| Powtarzalność | Doskonały | Dobry |
| Moment obrotowy przy dużej prędkości | Wysoki | Zmniejsza się wraz z prędkością |
| Ryzyko zgubienia kroków | Brak (pętla zamknięta) | Możliwe przy przeciążeniu |
| Koszt | Wyższy | Niżej |
Zastosowanie serwosterowania w naszej automatycznej giętarce Basic Model jest kluczowym powodem jej doskonałej dokładności gięcia. Dzięki sprzężeniu zwrotnemu w zamkniętej pętli maszyna zawsze zna dokładne położenie osi posuwu i gięcia i może korygować wszelkie błędy w czasie rzeczywistym. Jest to szczególnie ważne podczas gięcia miar ze stali o wysokiej wytrzymałości, które wymagają większych sił i mogą powodować utratę kroków silnika krokowego. Dzięki sterowaniu serwomechanizmem maszyna utrzymuje swoją dokładność nawet w wymagających warunkach.
Geometria oprzyrządowania do gięcia jest kolejnym krytycznym czynnikiem zapewniającym dokładne zagięcia. Oprzyrządowanie składa się ze stempla gnącego i matrycy gnącej lub w niektórych konstrukcjach zestawu rolek formujących. Kształt i wymiary oprzyrządowania określają promień i kąt gięcia. Oprzyrządowanie musi być zaprojektowane tak, aby pasowało do właściwości stalowej linijki, w tym jej grubości, twardości i pożądanego promienia zgięcia. Niedopasowanie oprzyrządowania do linijki może skutkować niedokładnymi wygięciami, pęknięciami lub nadmiernym zużyciem narzędzia.
Kluczowymi parametrami oprzyrządowania, które wpływają na precyzję gięcia, są promień stempla, otwór matrycy i kąt matrycy. Promień stempla określa wewnętrzny promień zagięcia. Otwór matrycy określa ilość zaginanego materiału i charakterystykę sprężynowania. Kąt matrycy określa ostateczny kąt zgięcia. W przypadku standardowego zagięcia pod kątem 90 stopni kąt matrycy wynosi zwykle 90 stopni, ale stempel i matryca muszą być zaprojektowane tak, aby uwzględnić sprężynowanie stalowej linijki. Sprężynowanie to tendencja materiału do częściowego powrotu do pierwotnego kształtu po usunięciu siły zginającej. Aby uzyskać zagięcie o 90 stopni, oprzyrządowanie musi nadmiernie wygiąć linijkę, na przykład o 92 stopnie, tak aby sprężynowała z powrotem do 90 stopni.
Oprzyrządowanie naszej automatycznej giętarki Basic Model jest wykonane z wysokiej jakości stali narzędziowej i jest precyzyjnie szlifowane, aby zapewnić dokładne wymiary. Oprzyrządowanie zaprojektowano także z myślą o szybkiej wymianie, umożliwiając operatorowi przełączanie pomiędzy różnymi promieniami i kątami gięcia przy minimalnych przestojach. Nasza fabryka w Adewo Automation Equipment Co., Ltd. zapewnia szereg opcji narzędzi dostosowanych do różnych typów linijek stalowych i wymagań dotyczących gięcia. Poniższa tabela podsumowuje kluczowe parametry oprzyrządowania i ich wpływ na precyzję gięcia.
| Parametr oprzyrządowania | Funkcjonować | Wpływ na precyzję zginania |
| Promień stempla | Określa promień wewnętrzny zagięcia | Bezpośrednio wpływa na dokładność promienia zgięcia |
| Otwarcie matrycy | Określa ilość zagiętego materiału | Wpływa na sprężynowanie i końcowy kąt |
| Kąt matrycy | Określa końcowy kąt zagięcia | Należy zrekompensować sprężynowanie |
| Materiał narzędzia | Określa trwałość narzędzia i odporność na zużycie | Wpływa na długoterminową precyzję |
Oprócz projektu oprzyrządowania krytyczne znaczenie ma jego wyrównanie. Jeśli stempel i matryca nie są idealnie wyrównane, zagięcie będzie przekrzywione, a linijka może się przekręcić. Nasz podstawowy model automatycznej giętarki wykorzystuje precyzyjne prowadnice i sztywną ramę, aby zapewnić, że oprzyrządowanie pozostaje wyrównane podczas pracy. To ustawienie jest sprawdzane i konserwowane w ramach naszych rutynowych procedur konserwacji.
Springback jest wrogiem dokładnego zginania. Podczas zginania stalowej linijki materiał ulega zarówno odkształceniu plastycznemu, jak i sprężystemu. Odkształcenie plastyczne jest trwałe, ale odkształcenie sprężyste powraca po usunięciu siły zginającej. To odzyskiwanie powoduje, że linijka odskakuje, co skutkuje kątem zgięcia mniejszym niż kąt, pod którym została wygięta. Wielkość sprężynowania zależy od właściwości materiału linijki, jej grubości i promienia zgięcia. Jeżeli sprężynowanie nie zostanie skompensowane, ostateczny kąt zgięcia będzie niedokładny.
Aby uzyskać dokładne zagięcia, automatyczna giętarka musi nadmiernie wygiąć przymiar, aby skompensować sprężynowanie. Wielkość nadmiernego wygięcia jest określana przez algorytm kompensacji sprężynowania. Algorytm ten opiera się na właściwościach materiału reguły i geometrii zgięcia. Algorytm oblicza wymagany kąt przegięcia i nakazuje osi zgięcia przesunąć się pod ten kąt. Po zwolnieniu siły zginającej przymiar powraca do żądanego kąta. Dokładność algorytmu kompensacji ma kluczowe znaczenie dla ogólnej dokładności funkcji zginania.
W firmie Adewo Automation Equipment Co., Ltd. nasza automatyczna giętarka do modeli podstawowych wykorzystuje wyrafinowany algorytm kompensacji sprężynowania, oparty na szeroko zakrojonych testach różnych typów linijek stalowych. Algorytm uwzględnia grubość, twardość i pożądany promień zgięcia reguły. Operator po prostu wprowadza żądany kąt i promień zgięcia, a maszyna automatycznie oblicza wymagane przegięcie. Poniższa tabela przedstawia przykład kompensacji sprężynowania dla różnych grubości linijek stalowych.
| Grubość linijki (mm) | Pożądany kąt zgięcia | Kąt nadmiernego zgięcia (typowy) | Odszkodowanie za sprężynę |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Algorytm kompensacji sprężynowania jest kluczową cechą naszej automatycznej gięcia w modelu podstawowym. Umożliwia maszynie wykonywanie dokładnych zagięć bez konieczności ręcznej regulacji metodą prób i błędów. To nie tylko poprawia dokładność, ale także zwiększa produktywność poprzez redukcję czasu konfiguracji i strat materiału.
Osiąganie dokładnych zakrętów to jedno; utrzymanie tej dokładności w czasie to kolejna sprawa. Funkcja gięcia automatycznej giętarki podlega zużyciu, dryftowi termicznemu i innym czynnikom, które mogą pogorszyć jej działanie. Aby mieć pewność, że maszyna będzie nadal wytwarzać dokładne zagięcia, konieczne jest posiadanie programu weryfikacji i konserwacji. Program ten powinien obejmować regularną kalibrację, kontrolę oprzyrządowania i weryfikację dokładności maszyny za pomocą cięć testowych.
Proces weryfikacji zazwyczaj obejmuje zagięcie reguły testowej do znanego wzoru, a następnie zmierzenie powstałego kształtu. Pomiary są porównywane z zaprogramowanymi wymiarami. Jeżeli odchylenia przekraczają dopuszczalną tolerancję, maszyna jest regulowana lub ponownie kalibrowana. Wzór testowy powinien uwzględniać różne kąty i promienie zgięcia, aby zapewnić dokładność maszyny w pełnym zakresie. Test należy przeprowadzać w regularnych odstępach czasu, np. na początku każdej zmiany lub po zmianie oprzyrządowania.
W Adewo Automation Equipment Co., Ltd. zalecamy następujący harmonogram weryfikacji i konserwacji naszego podstawowego modelu automatycznej gięcia:
Poniższa tabela zawiera podsumowanie zadań kontrolnych i konserwacyjnych dotyczących funkcji gięcia.
| Zadanie | Częstotliwość | Zamiar |
| Kontrola wizualna oprzyrządowania | Codziennie | Wykryj zużycie lub uszkodzenie |
| Przetestuj wzór zgięcia | Tygodnik | Sprawdź dokładność maszyny |
| Smarowanie ruchomych części | Tygodnik | Zmniejsz zużycie i zapewnij płynny ruch |
| Kontrola serwomotorów | Miesięczny | Zapewnij prawidłowe działanie i wykryj zużycie |
| Pełna kalibracja | Rocznie | Przywróć maszynę do specyfikacji fabrycznych |
Postępując zgodnie ze zorganizowanym programem weryfikacji i konserwacji, użytkownicy naszej automatycznej giętarki do modeli podstawowych mogą mieć pewność, że ich maszyna będzie nadal wytwarzać dokładne zagięcia przez wiele lat. Nasza fabryka zapewnia kompleksowe szkolenia i wsparcie, aby pomóc naszym klientom wdrożyć te procedury.
Pytanie 1: Jaka jest typowa dokładność gięcia automatycznej giętarki model podstawowy?
Odpowiedź: Typowa dokładność gięcia naszej automatycznej gięcia w modelu podstawowym wynosi +/- 0,1 mm dla pozycji zgięcia i +/- 0,5 stopnia dla kąta zgięcia. Ten poziom dokładności jest odpowiedni dla większości zastosowań związanych z wytwarzaniem matryc stalowych. Do zastosowań wymagających jeszcze większej dokładności oferujemy zaawansowane modele z enkoderami o wyższej rozdzielczości i bardziej wyrafinowanymi algorytmami kompensacji.
Pytanie 2: Czy automatyczna giętarka może zginać stalową linijkę o różnych grubościach?
Odpowiedź: Tak, automatyczna giętarka model podstawowy może zginać linijkę stalową o różnych grubościach. Układ sterowania maszyny zawiera bazę danych parametrów gięcia dla różnych typów linijek i grubości. Operator po prostu wybiera typ i grubość linijki, a maszyna automatycznie dostosowuje parametry gięcia, w tym kompensację sprężynowania. Dzięki temu maszyna jest bardzo wszechstronna i łatwa w obsłudze.
Pytanie 3: W jaki sposób automatyczna giętarka radzi sobie z różnymi promieniami zgięcia?
Odpowiedź: Automatyczna giętarka może obsługiwać różne promienie zgięcia przy użyciu różnych zestawów narzędzi. Stempel i matryca są zmieniane w celu dopasowania do pożądanego promienia zgięcia. Układ sterowania maszyny zaprogramowany jest pod kątem geometrii oprzyrządowania, dzięki czemu automatycznie dostosowuje parametry gięcia w celu uzyskania prawidłowego promienia. Zmiany oprzyrządowania są zazwyczaj szybkie i łatwe, co pozwala operatorowi przełączać się między różnymi promieniami przy minimalnych przestojach.
Pytanie 4: Jaki jest maksymalny kąt zgięcia, jaki może osiągnąć automatyczna giętarka?
Odpowiedź: Maksymalny kąt zgięcia zależy od oprzyrządowania i konstrukcji maszyny. W przypadku standardowej konfiguracji maszyna może wykonywać zagięcia do 90 stopni. W przypadku zastosowań specjalnych można zapewnić niestandardowe oprzyrządowanie w celu uzyskania innych kątów, w tym zagięć ostrych i rozwartych. Nasza fabryka w Adewo Automation Equipment Co., Ltd. może dostarczyć niestandardowe narzędzia spełniające określone wymagania.
Pytanie 5: W jaki sposób automatyczna giętarka zapewnia, że zagięcia wzdłuż linijki znajdują się we właściwej pozycji?
Odpowiedź: Automatyczna giętarka wykorzystuje precyzyjny mechanizm podający, aby przesuwać stalową linijkę do właściwej pozycji dla każdego zagięcia. Mechanizm podający napędzany jest serwomotorem i sterowany przez system CNC maszyny. Pozycja podawania jest programowana dla każdego zagięcia, a serwosterowanie w zamkniętej pętli zapewnia dokładne ustawienie linijki. Maszyna wykorzystuje również system czujników do wykrywania krawędzi natarcia liniału i sprawdzania pozycji podawania.
Funkcja gięcia w automatycznej giętarce to wyrafinowany system, który łączy precyzyjną mechanikę, zaawansowane sterowanie serwomechanizmem i inteligentne oprogramowanie w celu dokładnego kształtowania linijki stalowej. Dokładność funkcji zginania zależy od precyzji osi posuwu i gięcia, geometrii oprzyrządowania, skuteczności algorytmu kompensacji sprężynowania oraz rygorystyczności programu weryfikacji i konserwacji. Podstawowy model automatycznej giętarki firmy Adewo Automation Equipment Co., Ltd. został zaprojektowany tak, aby zapewnić najwyższy poziom dokładności i powtarzalności, umożliwiając producentom matryc niezawodne wytwarzanie wysokiej jakości matryc.
Jeśli chcesz poprawić dokładność i wydajność operacji wytwarzania matryc stalowych, zapraszamy do zapoznania się z naszą automatyczną giętarką do modeli podstawowych. Nasz zespół ekspertów jest do Państwa dyspozycji, aby omówić Państwa specyficzne wymagania i zademonstrować, w jaki sposób nasza maszyna może spełnić Państwa potrzeby.
Skontaktuj się z firmą Adewo Automation Equipment Co., Ltd. Dzisiajaby dowiedzieć się więcej o naszej automatycznej giętarce do modeli podstawowych i o tym, jak może ona poprawić dokładność wykonywania matryc.
