Co to jest przeciąganie w produkcji matryc?

● 2026-09-18 ● - ● Zostaw mi wiadomość

Co to jest przeciąganie przy wytwarzaniu matryc stalowych?

Przeciąganie to precyzyjny proces szlifowania stosowany przy produkcji matryc stalowych.

Na wewnętrznej stronie stalowej linijki utworzony jest mały rowek reliefowy, w którym wymagane jest zgięcie.

Zmniejsza to zakłócenia na przecięciach przymiarów, zapobiega utracie wysokości po zgięciu pod ostrym kątem i zapewnia dokładne dopasowanie przymiarów i stabilną wydajność cięcia.

Dlaczego w przypadku wykrojników stalowych potrzebne jest przeciąganie?

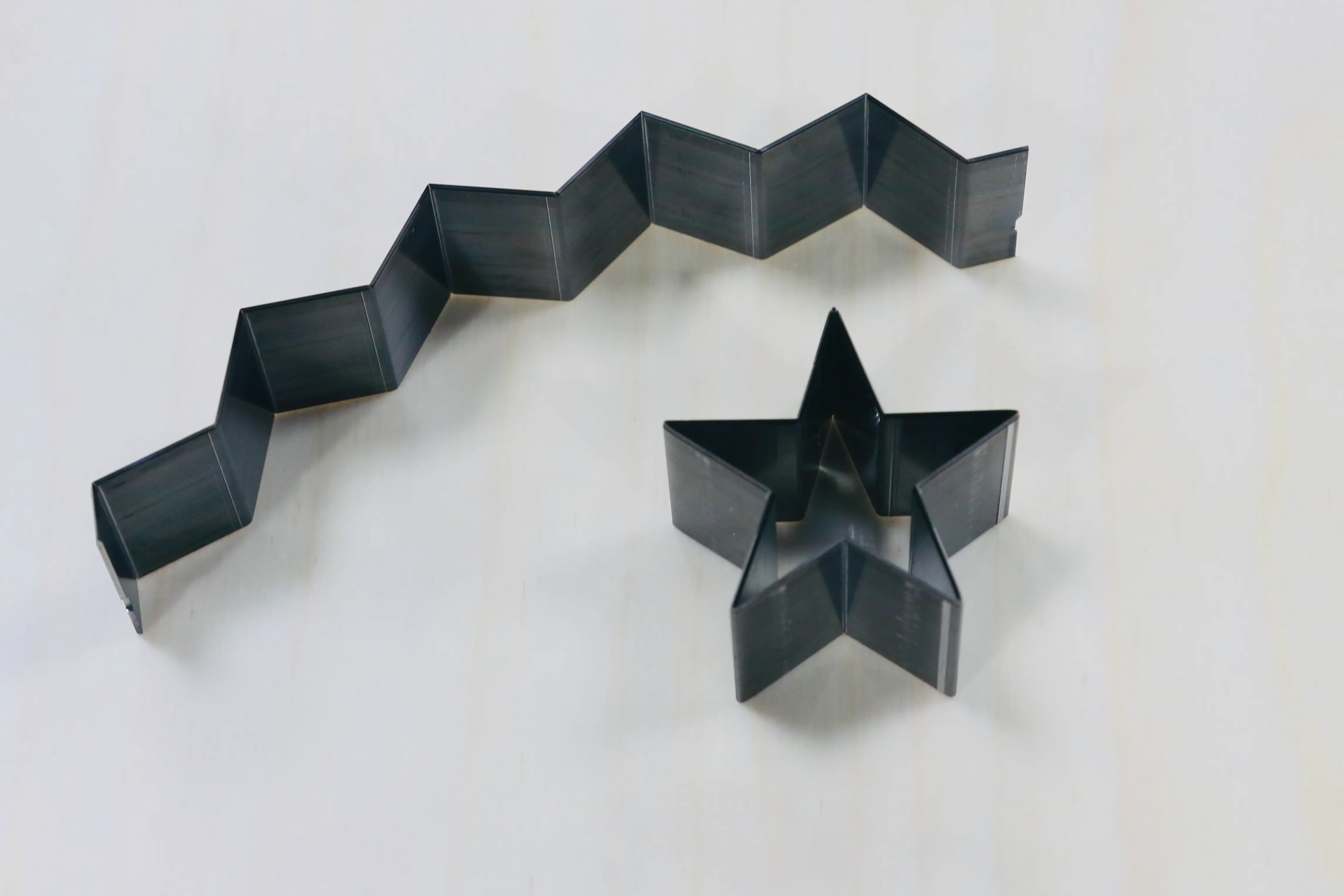

Na przykład podczas tworzenia kształtu pięcioramiennej gwiazdy użycie łączenia liniowego (łączenie oddzielnych linijek stalowych) w ostrych narożnikach może zmniejszyć ogólną wytrzymałość konstrukcji matrycy.

Obszar łączenia może stać się słabszy podczas powtarzających się operacji cięcia, co wpływa na trwałość i stabilność matrycy.

Bez przeciągania użycie pojedynczej stalowej linijki do utworzenia ostrych narożników może również stanowić wyzwanie.

Podczas zginania wewnętrzna strona linijki zostaje ściśnięta, co może spowodować zaokrąglenie ostrego narożnika.

W rezultacie ostateczna matryca może nie osiągnąć wymaganej jakości formowania pod ostrym kątem.

W procesie przeciągania w obszarze gięcia przed uformowaniem stalowej linijki tworzony jest rowek reliefowy.

Dzięki temu przymiar może wyginać się pod ostrymi kątami, zachowując jednocześnie pierwotną wysokość cięcia i wytrzymałość konstrukcyjną.

Dlaczego przeciąganie jest ważne w procesie wytwarzania matryc o wysokiej precyzji?

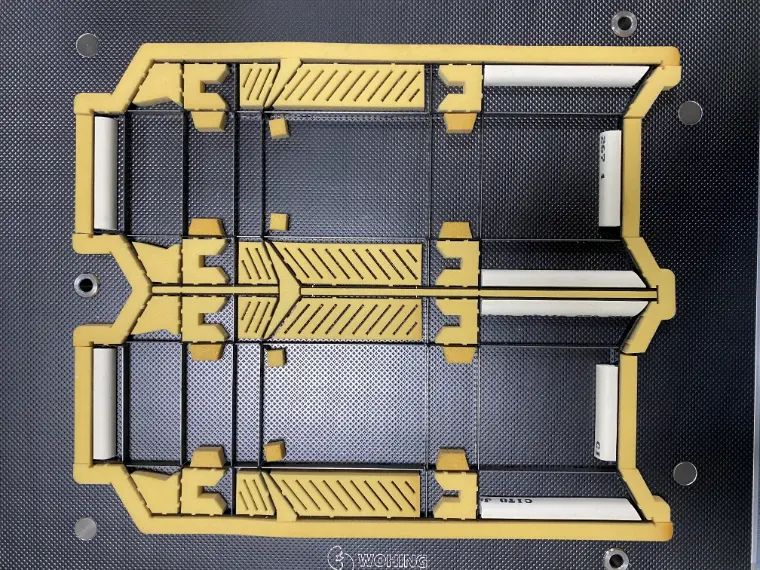

Ponieważ popyt na opakowania premium stale rośnie, zwłaszcza w branżach takich jak opakowania papierosów, opakowania farmaceutyczne i wysokiej klasy pudełka kartonowe, producenci wymagają większej precyzji w przypadku skomplikowanych i nieregularnych kształtów.

Dlatego technologia przeciągania staje się coraz ważniejsza w nowoczesnej produkcji matryc stalowych.

Inne zastosowania przeciągania w produkcji matryc stalowych

Oprócz poprawy ostrego formowania narożników, przeciąganie służy również do poprawy dokładności przecięć stalowych linijek i zwiększenia wydajności cięcia.

Wraz ze wzrostem zapotrzebowania na opakowania wysokiej jakości, szczególnie w branżach takich jak opakowania kartonowe premium, opakowania farmaceutyczne i pudełka o specjalnych kształtach, wymagania dotyczące dokładności cięcia i dopasowania do reguł stają się coraz bardziej rygorystyczne.

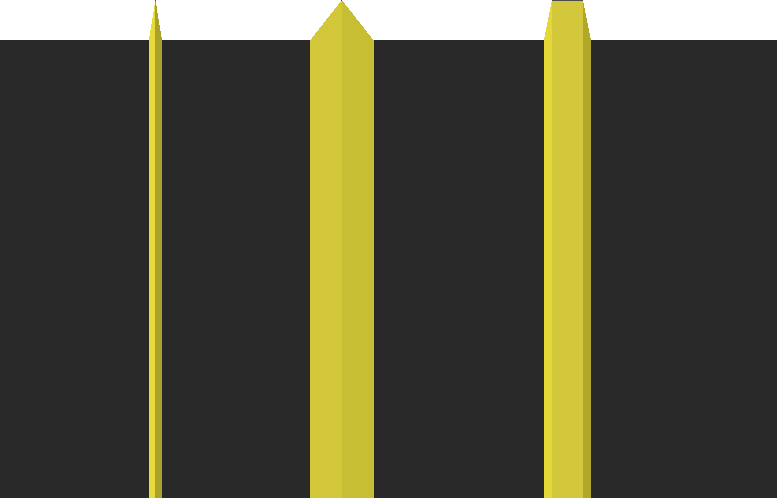

W punktach przecięcia poziomych i pionowych linijek stalowych kąt skosu krawędzi tnącej może spowodować powstanie niewielkiej szczeliny pomiędzy liniami.

Ta szczelina może wpływać na dokładność dopasowania krawędzi tnących i może prowadzić do niespójnych wyników cięcia lub śladów na produktach końcowych.

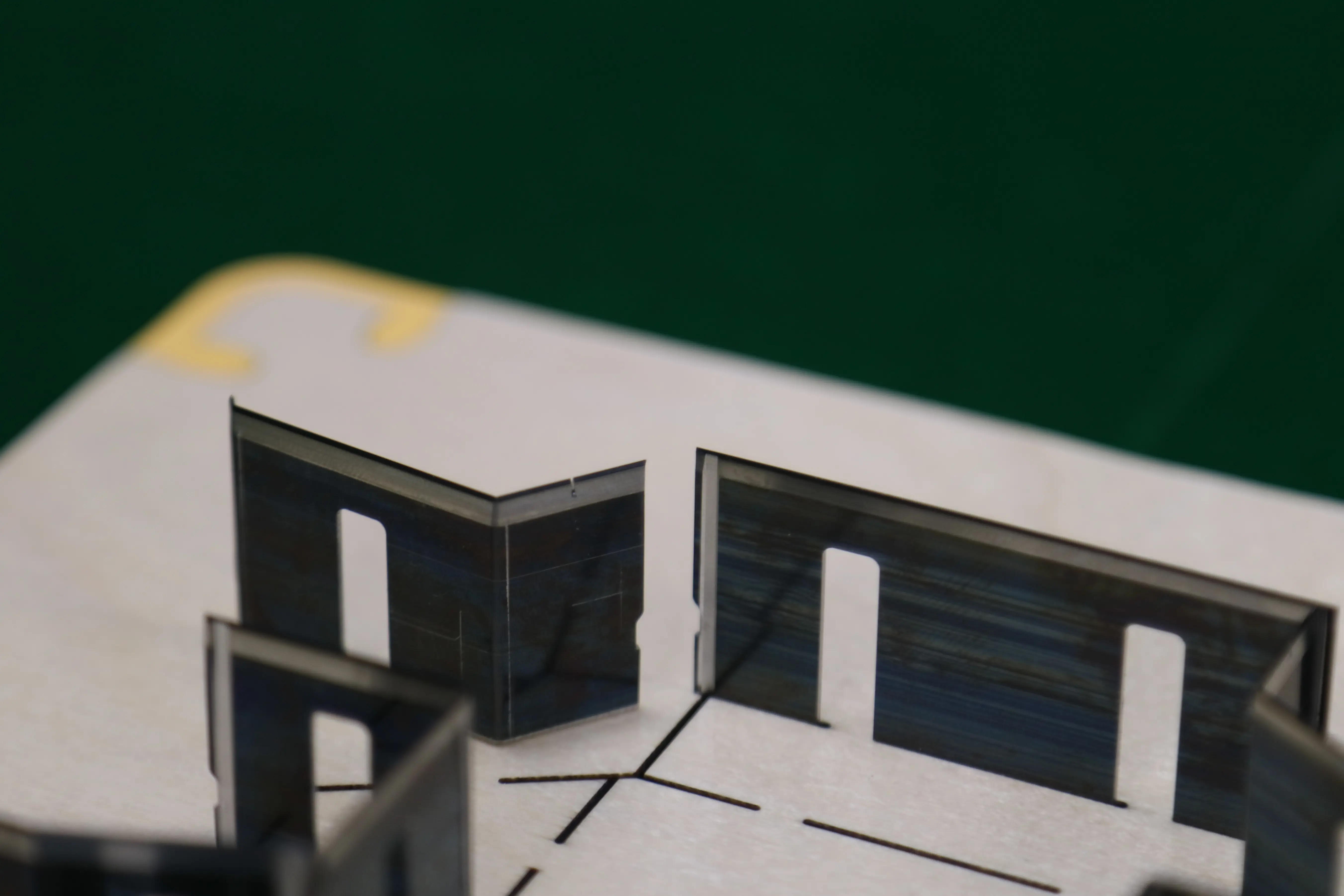

Stosując przeciąganie w obszarze przecięcia linijki stalowej, tworzony jest mały rowek reliefowy, aby zmniejszyć zakłócenia powodowane przez kąt skosu krawędzi tnącej.

Pozwala to na lepsze dopasowanie stalowych linijek i poprawia ogólną dokładność i stabilność konstrukcji matrycy.

Jak przebiega przeciąganie przy wytwarzaniu matryc stalowych?

Tradycyjnie przeciąganie było procesem ręcznym wymagającym wykwalifikowanych operatorów szlifowania rowków reliefowych w określonych miejscach.

Wraz z rozwojem technologii automatycznego gięcia, przeciąganie można teraz zintegrować z procesem automatycznego gięcia, poprawiając wydajność i spójność.

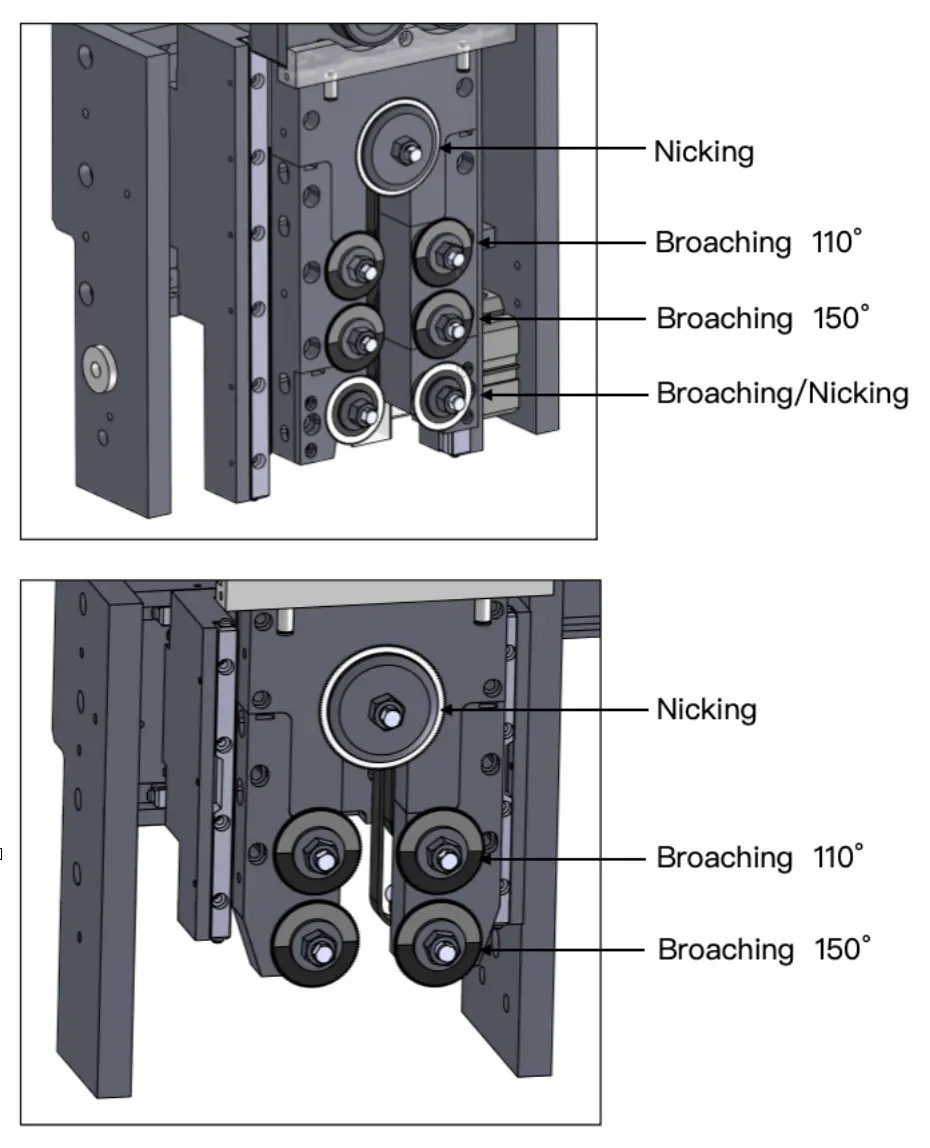

Wielofunkcyjna automatyczna giętarka ADEWO ABM-832C2 wykorzystuje tarcze szlifierskie z węglika wolframu do obróbki rowków przeciągania na stalowych linijkach.

Maszyna obsługuje zarówno kierunki przeciągania CW (zgodnie z ruchem wskazówek zegara), jak i CCW (przeciwnie do ruchu wskazówek zegara), zapewniając elastyczną obróbkę dla różnych kątów gięcia i konstrukcji matryc.

ABM-832C2 może być wyposażona w dwa lub trzy zestawy brzeszczotów do przeciągania, w zależności od wymagań różnych zastosowań.

Można wybrać różne szerokości ostrzy, aby uzyskać precyzyjne wyniki przeciągania dla różnych specyfikacji stalowych linijek i warunków zginania.

Dzięki inteligentnemu sterowaniu oprogramowaniem maszyna automatycznie analizuje geometrię i kąty zgięcia zaimportowanego rysunku.

W zależności od wymaganego kąta i pozycji system identyfikuje, gdzie potrzebne jest przeciąganie i automatycznie wybiera odpowiednią brzeszczot do przeciągania.
