Co ułatwia otwarcie opakowania?

Zasada bigowania za opakowaniem

  Opakowanie może wydawać się proste z zewnątrz, ale ostateczna wydajność kartonu zależy od wielu szczegółów znajdujących się wewnątrz jego struktury. Opakowanie musi złożyć się we właściwej pozycji, płynnie otworzyć, zachować stabilność podczas produkcji, a w niektórych przypadkach rozerwać się lub rozdzielić w kontrolowany sposób.

  Wymagania te przekładają się na różne struktury linii podczas wytwarzania matryc. Linie bigowania, linie cięcia, perforacja i mostkowanie mają różne przeznaczenie, a ich położenie musi odpowiadać projektowi opakowania.

  Dla producentów matryc wyzwaniem nie jest samo przygotowanie linii o różnej długości. Ważniejszym zadaniem jest zapewnienie, aby każda przetwarzana linia odpowiadała strukturze wymaganej przez finalny karton.

Nie każda część paczki wymaga takiej samej obróbki

  Karton składany zwykle zawiera panele, sekcje składane, otwory i obszary łączące. Te różne części nie pełnią tej samej funkcji, więc nie zawsze mogą używać tego samego rodzaju linii.

  Linijka bigująca używana jest głównie do tworzenia kontrolowanej linii składania. Prowadzi tekturę tak, aby została złożona w określonej pozycji, bez całkowitego jej przecięcia.

  Cięcie stosuje się tam, gdzie konieczne jest całkowite oddzielenie materiału. Perforacja jest odpowiednia w obszarach wymagających kontrolowanego rozrywania, natomiast mostkowanie pozwala zachować połączenie wybranych sekcji po wykrojeniu.

  W jednej matrycy struktury te mogą współpracować. Efekt końcowy zależy nie tylko od indywidualnej metody obróbki, ale także od tego, czy poszczególne linie zostaną prawidłowo ustawione względem pozostałych.

Cięcie: Przygotowanie wymaganych długości

  Zanim będzie można złożyć miarkę bigującą w wykrojnik, należy ją najpierw przygotować zgodnie z wymiarami podanymi w projekcie wykrojnika.

  Różne sekcje kartonu wymagają różnych długości. Zewnętrzne sekcje tnące, sekcje składane i konstrukcje specjalne mogą wymagać różnych długości linek.

  Jeśli żyłka zostanie przecięta za długo lub za krótko, może to mieć wpływ na jej położenie podczas montażu matrycy. W bardziej złożonych konstrukcjach matryc nawet niewielkie różnice mogą utrudnić montaż lub wpłynąć na to, jak obrobione sekcje odpowiadają oryginalnemu projektowi.

  Dlatego też identyfikacja długości, sortowanie i cięcie są ważnymi etapami przygotowania linii.

  W przypadku producentów zajmujących się jednocześnie wieloma projektami kartonów automatyczna identyfikacja różnych długości linii może również uprościć proces przygotowania i zmniejszyć potrzebę ręcznego oddzielania materiałów przed montażem.

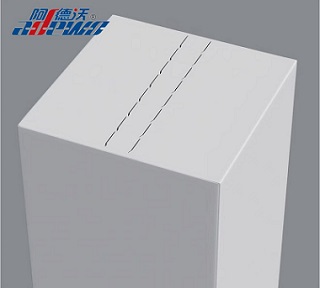

Perforacja: Tworzenie kontrolowanego łez

  Nie każde opakowanie jest zaprojektowane tak, aby otwierać się poprzez samo złożenie.

  Wiele kartonów i opakowań tekturowych zawiera sekcje odrywane, obszary łatwe do otwarcia lub inne elementy, które należy oddzielić ręcznie. W takich zastosowaniach ciągła linia cięcia spowodowałaby zbyt wczesne rozdzielenie sekcji.

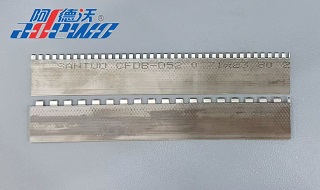

  Zamiast tego perforacja tworzy przerywaną strukturę cięcia. Nieodcięte sekcje utrzymują opakowanie połączone przed otwarciem, natomiast wycięte sekcje zapewniają określoną ścieżkę rozdarcia.

  Rozmieszczenie perforacji musi być dopasowane do konstrukcji opakowania i zamierzonego sposobu otwierania. Zbyt duże cięcie może osłabić połączenie, natomiast niedostateczne cięcie może sprawić, że opakowanie będzie trudne do rozerwania.

  Z tego powodu perforacja to inny proces niż cięcie i bigowanie.

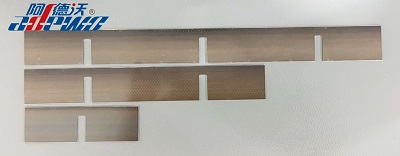

Mostkowanie: Utrzymanie punktów połączeń

  Innym częstym wymogiem jest łączenie wybranych części tektury po wykrojeniu.

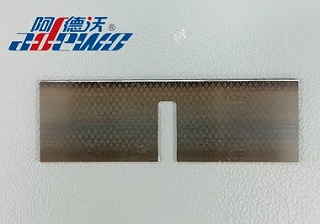

  Mostkowanie tworzy określone punkty połączeń wzdłuż obrabianej linii. Punkty te pomagają zachować integralność arkusza podczas produkcji, przenoszenia lub późniejszych operacji.

  W przypadku niektórych konstrukcji matrycowych pojedynczy most nie wystarczy. Na jednym odcinku może być wymaganych wiele punktów połączeń i wtedy przydatne staje się tworzenie wielu mostków.

  Niektóre projekty mogą również wymagać mostkowania obustronnego, z odpowiednimi pozycjami mostków po obu stronach linii.

  Położenie, liczbę i rozmieszczenie mostów należy uwzględnić wraz z projektem matrycy. Ich celem nie jest po prostu dodanie punktów połączeń, ale zapewnienie wymaganej równowagi pomiędzy cięciem a pozostałym połączeniem.

Wargi: Poprawa cięcia narożników

  Niektóre konstrukcje kartonów wymagają dodatkowej obróbki na końcu linii, szczególnie tam, gdzie spotyka się kilka linii lub gdy ważny jest czysty narożnik.

  Lipping tworzy wycięcie na końcu linijki. W przypadku sztancowania kartonów może to pomóc w zmniejszeniu ilości pozostałości tektury w rogach po cięciu, co skutkuje czystszymi narożnikami.

  Lipping może również pomóc w zmniejszeniu zakłóceń, gdy reguły krzyżują się lub są ze sobą łączone. Staje się to bardziej istotne, gdy matryca zawiera zwarte lub skomplikowane struktury liniowe.

  Chociaż obrobione nacięcie jest małe, może mieć wpływ na interakcję pomiędzy sąsiednimi liniami i jakość gotowego kartonu.

W jaki sposób linie te są przygotowywane przed montażem matrycy?

  Proces przygotowania rozpoczyna się od cyfrowego projektu matrycy.

  Po określeniu wymaganych informacji o liniach należy zidentyfikować i posortować różne długości. Linie można następnie przyciąć na określoną długość, a odcinki wymagające specjalnej obróbki mogą otrzymać struktury związane z perforacją, mostkowaniem, krawędziowaniem lub strippingiem.

  W przypadku wytwórcy matryc te etapy są ze sobą ściśle powiązane. Długość cięcia, pozycja obróbki i montaż końcowy muszą odpowiadać oryginalnemu plikowi projektu.

  W miarę jak konstrukcja opakowania staje się coraz bardziej szczegółowa, ręczne przygotowanie może wymagać częstszych pomiarów, sortowania i przetwarzania. Bardziej zorganizowany, zautomatyzowany proces przygotowania może zatem pomóc w spójniejszym przejściu od projektu cyfrowego do matrycy fizycznej.

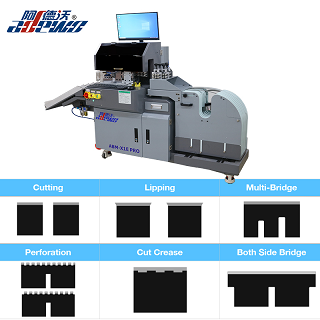

ADEWO ABM-X1E PROMaszyna do cięcia sortującego długość

  Maszyna do sortowania długości ADEWO ABM-X1E PRO łączy w sobie automatyczną identyfikację długości linii i sortowanie z funkcjami cięcia i wieloma funkcjami przetwarzania linii.

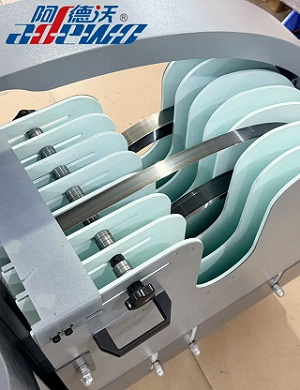

  Zaprojektowana do zastosowań związanych z wykrojnictwem, maszyna obsługuje 7 cewek linijek i obsługuje grubości linijek 0,71, 1,05 i 1,42 mm, o wysokości linijek od 22 do 60 mm.

  Funkcje przetwarzania obejmują:

Sortowanie długości

Cięcie

Wargi

Wiele mostków

Mostkowanie obustronne

Perforacja

  Maszyna obsługuje formaty plików DXF i DWG, umożliwiając przygotowanie informacji o przetwarzaniu z powszechnie używanych plików projektów matryc.

Od projektu opakowania po obróbkę liniową

  Opakowanie może wydawać się proste, gdy patrzy się na niego jako na gotowy produkt, ale jego zdolność do składania, otwierania, rozdzierania i usuwania odpadów jest ściśle powiązana ze strukturą matrycy znajdującą się za nim.

  Reguła bigowania określa miejsce zagięcia tektury. Cięcie określa miejsce oddzielenia materiału. Perforacja tworzy kontrolowaną ścieżkę rozdzierania, a mostkowanie utrzymuje wybrane połączenia. Konstrukcje związane z wargami i zdzieraniem odpowiadają bardziej szczegółowym wymaganiom matrycy.

  Każdy proces ma swój cel, jednak żaden z nich nie istnieje niezależnie od projektu opakowania.

  Cyfrowy plik matrycy definiuje wymaganą strukturę, a dokładne przygotowanie linii przekształca te informacje w przetworzone linie gotowe do montażu matrycy. To połączenie projektu opakowania, konstrukcji matrycy i obróbki liniowej pozwala drobnym detalom w projekcie cyfrowym stać się niezawodnymi funkcjami w gotowym opakowaniu.
